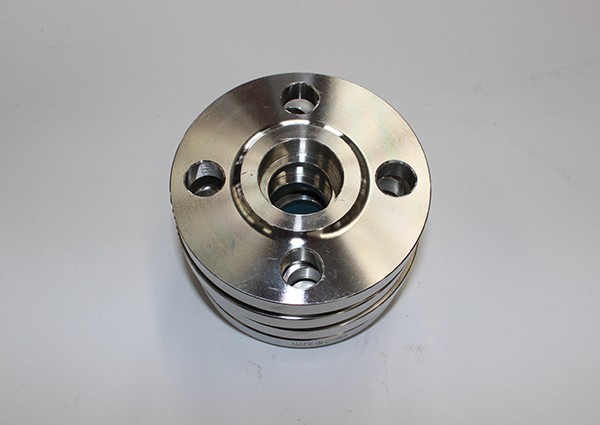

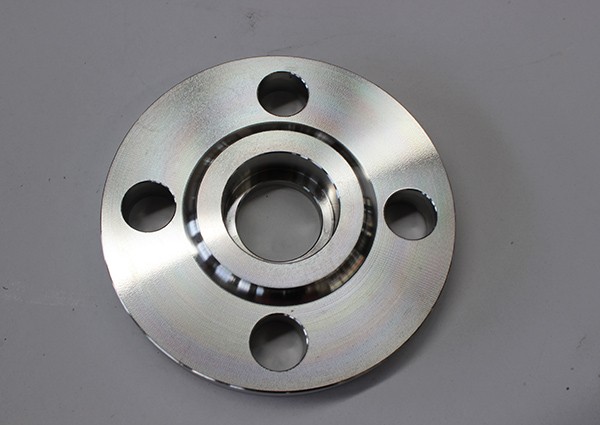

承插焊法蘭

?承插焊法蘭是指管子端部插入法蘭環階梯內，在管端及外側焊接的法蘭。

承插焊法蘭是指管子端部插入法蘭環階梯內，在管端及外側焊接的法蘭。有帶頸和不帶頸兩種。帶頸管法蘭的剛性好，焊接變形小，密封性較好，可用于壓力為1.0~10.0MPa的場合。容器用乙型法蘭也屬承插焊法蘭，用于密封要求較高的場合。設計時，承插焊法蘭可按整體式法蘭校核。

密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、環連接面（RJ）

制造標準：ANSI B16.5、HG20619-1997、GB/T9117.1-2000—GB/T9117.4-200、HG20597-1997。
應用范圍：鍋爐壓力容器、石油、化工、造船、制藥、冶金、機械、沖壓彎頭食品等行業...

承插焊法蘭：常用于PN≤10.0MPa，DN≤40的管道中..
